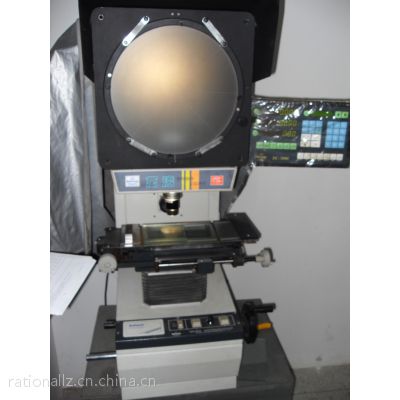

CPJ-3015Z正向投影仪参数：

金属台面尺寸(mm)：   340*152

玻璃台尺寸(mm) ：    196*96

工作台               X坐标行程(mm) ：     150

Y坐标行程(mm) ：     50

Z坐标行程(mm) ：     90(调焦)

仪器测量精度(μm)：     3+L/50(L为被测长度,单位：mm)

X、Y坐标数显分辨力：    0.5μm

外形尺寸：              长*宽*高(mm) 770*550*1100

仪器重量(kg) ：         130

投影屏尺寸(mm) 312，使用范围 > Ф300(刻有米字线)

投影屏：             投影旋转范围0~360°

旋转角度数显分辨力1 ′ 或0.01°

放大倍数          10X(选)          20X(选)         50X(选)          100X(选)

物镜：       物方线视场(mm)    Ф30            Ф15            Ф6              Ф3

物方工作距离(mm)  77.7            44.3            38.4             25.3

测量高度(mm)   80              80               80               80

仪器电源：    110V/240V(AC)      50/60Hz

仪总功率：    400W

建议放置台：  载重 ≥250kg   尺寸(长*宽*高)  800*550*650(mm)

数据处理系统：DC-3000 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232数据输出

仪器照明： 透射与反射照明光源均为24V，150W卤素灯

冷却方式：强制风冷(三轴流风扇)

投影仪型号：CPJ-3007、CPJ-3007Z、CPJ-3010、CPJ-3010Z、CPJ-3015、CPJ-3015Z；高精度测量投影仪型号：CPJ-301***、CPJ-301***Z、CPJ-3020A、CPJ-3020AZ、CPJ-302***、CPJ-302***Z；多物镜测量投影仪型号：CPJ-3015CZ、CPJ-3020CZ、CPJ-3025CZ；电动升降测量投影仪型号：CPJ-3015DZ、CPJ-3020DZ。投影仪测量功能齐全，测量方便，效***。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。轮廓投影仪广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
