| 加工定制：是 | 类型：卧式投影仪 | 品牌：万濠 |
| 型号：CPJ-3020W | 投影方式：正投 | 分辨率：0.0005mm |
| 功率：400w | 投影画面尺寸：31.2cm | 重量：160kg |
| 规格：200*100*75 |

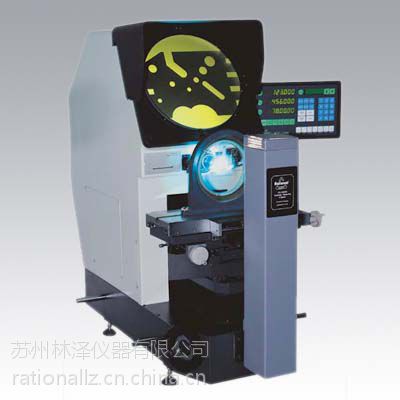

万濠CPJ-3020W卧式投影仪
CPJ-3020W卧式投影仪产品用途：
CPJ-3020W卧式投影仪具有稳定可靠的机械结构和高精度的放大倍率。可将被测量工件的轮廓、截面和表面形状的准确的成像到投影仪屏上，最适于刀具、齿轮、螺纹、弹簧等轮廓形状的观察与测量。
CPJ-3020W卧式投影仪技术规格参数:
仪器型号 | CPJ-3020W | ||||
工作台 | 工作台尺寸(mm) | 400*150 | |||
X坐标行程(mm) | 200 | ||||
Y坐标行程(mm) | 75调焦) | ||||
Z坐标行程(mm) | 100 | ||||
摆动范围 | ±15° | ||||
坐标适值误差(μm) | 4+L/25(L为被测长度,单位：mm) | ||||
X、Z轴数显分辨力 | 0.5μm | ||||
外形尺寸 | 长*宽*高(mm) 1090*830*1010 | ||||
仪器重量 | 单位(kg) 160 | ||||
投影屏 | 投影屏尺寸(mm) | Ф 300 | |||
投影旋转范围 | 0~360° | ||||
旋转角度数显分辨力 | 1 ′ 或0.01° | ||||
物镜 | 放大倍数 | 10X(选) | 20X(选) | 50X(选) | 100X(选) |
物方线视场(mm) | Ф30 | Ф15 | Ф6 | Ф3 | |
物方工作距离(mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
建议放置台 | 载重 ≥250kg 尺寸(长*宽*高)1100*550*500(mm) | ||||
数据处理系统 | DC-3000 多功能数据处理系统，全中文显示 可做多点采样，坐标旋转，点、线、距离，角度测量 | ||||
仪器照明 | 透射24V/150W卤素灯 反射照明为21V/150W 卤素灯(双光纤照明) | ||||
仪器电源 | AC110V---220V 50/60Hz 总功率400W | ||||
仪器选配件 | 微型打印机、光学寻边器等 M2D -CPJ 软件等——详情请见投影仪附件明细 | ||||
