| 加工定制：否 | 类型：测量投影仪 | 品牌：万濠 |
| 型号：CPJ-3025A | 投影方式：正投 | 分辨率：0.5μm |
| 功率：400w | 投影画面尺寸：31.2cm | 重量：180kg |
| 规格：250*150 |

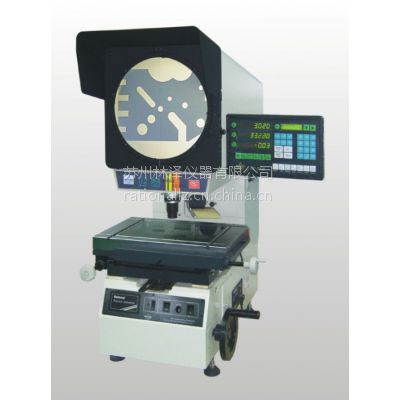

万濠CPJ-3025A投影仪品用途 | ||||||||||||||||||||||
CPJ系列数字式测量投影仪是光、机、电一体化的精密高效测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效***。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。轮廓投影仪广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。轮廓投影仪能高效检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。 | ||||||||||||||||||||||
万濠CPJ-3025A投影仪产品特点 | ||||||||||||||||||||||
CPJ-3000A系列数字式测量投影仪整机质量优良，性能稳定。仪器配有脚踏开关和多功能数据处理表DC-3000,数据输出和采样十分方便，使测量更快捷，效率更高。 | ||||||||||||||||||||||
万濠CPJ-3025A投影仪技术规格参数 | ||||||||||||||||||||||
仪器型号 | 反像型 CPJ-3025A | |||||||||||||||||||||
工作台 | 金属台面尺寸(mm) | 450*280 | ||||||||||||||||||||
玻璃台尺寸(mm) | 306*196 | |||||||||||||||||||||
X坐标行程(mm) | 250 | |||||||||||||||||||||
Y坐标行程(mm) | 150 | |||||||||||||||||||||
Z坐标行程(mm) | 100(调焦) | |||||||||||||||||||||
仪器测量精度(μm) | 2.5+L/100(L为被测长度,单位：mm) | |||||||||||||||||||||
X、Y坐标数显分辨力 | 0.5μm | |||||||||||||||||||||
外形尺寸 | 长*宽*高(mm) 810*780*1120 | |||||||||||||||||||||
仪器重量(kg) | 180 | |||||||||||||||||||||
投影屏 | 投影屏尺寸(mm) | Ф 312，使用范围 > Ф300(刻有米字线) | ||||||||||||||||||||
投影旋转范围 | 0~360° | |||||||||||||||||||||
旋转角度数显分辨力 | 1 ′ 或0.01° | |||||||||||||||||||||
物镜 |
| |||||||||||||||||||||
仪器电源 | 110V/220V(AC) 50/60Hz | |||||||||||||||||||||
总功率 | 400W | |||||||||||||||||||||
建议放置台 | 载重 ≥250kg 尺寸(长*宽*高)800*550*650(mm) | |||||||||||||||||||||
数据处理系统 | DC-3000 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232数据输出 | |||||||||||||||||||||
仪器照明 | 透射与反射照明光源均为24V，150W卤素灯 | |||||||||||||||||||||
冷却方式 | 强制风冷(三轴流风扇) | |||||||||||||||||||||
仪器选配件 | 微型打印机、光学寻边器等 M2D-CPJ 软件等——详情请见投影仪附件明细 | |||||||||||||||||||||
| ||||||||||||||||||||||
