| 加工定制：否 | 品牌：万濠 | 型号：VMS-1510G |
| 操作方式：程序控制 | 分辨率：0.0005mm | 测量行程：150*100mm |
| 放大倍率：0.7X-4.5X | 测量精度：（3+L/75）μm | 外形尺寸（长*宽*高）：540*560*850mm |

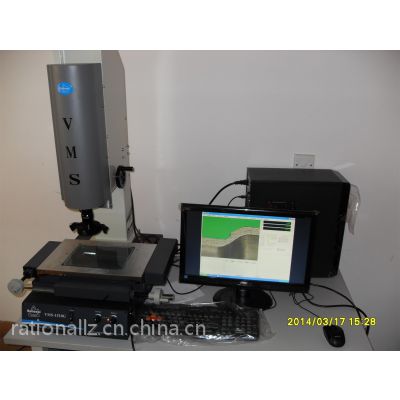

G型(标准型)影像仪系列 | |||||||
产品用途 | |||||||
影像测量仪适用于以二维坐标测量为目的的一切应用领域，广泛应用于在机械、电子、仪表、塑胶等行业。 | |||||||
产品特点 | |||||||
影像测量仪具有多种数剧处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件QIM1008可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统。 | |||||||
技术规格参数 | |||||||
仪器型号 | VMS-1510G | ||||||
工作台 | 金属台尺寸(mm) | 354*228 | |||||
玻璃台尺寸(mm) | 210*160 | ||||||
运动行程(mm) | 150*100 | ||||||
仪器重量(kg) | 100 | ||||||
外形尺寸(长*宽*高)mm | 540*560*850 | ||||||
Z轴升降行程(mm) | 200 (特殊订购达400) | ||||||
X、Y、Z数显分辨力 | 0.5μm | ||||||
X、Y坐标示值误差 | (2.5+L/100) μm (L为被测长度，单位：mm) | ||||||
影 | 摄像机 | 彩色1/3〞CCD摄像机 | |||||
视频总倍率 | 33X--195X | ||||||
变倍物镜倍率 | 0.7X--4.5X | ||||||
物方视场 | 8.1mm--1.3mm (物方视场为对角线的长度) | ||||||
表面光源与透射光源均用LED，亮度可调 | |||||||
电 源 | AC100-240V 50/60Hz | ||||||
功 率 | 50 W(不包含电脑) | ||||||
测量系统 | QMS3D-M软件/客户自备电脑 | ||||||
仪器配件 | |||||||
仪器配件 | 1X镜筒(标配) | 0.5X镜筒(选配) | 工作距离 | ||||
变倍镜头 | 0.7X~4.5X | 0.7X~4.5X | mm | ||||
附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) |
|
| |
0.5X(选配) | 16.5X--97.5X | 16.2--2.6 | 8.3X--48.5X | 32.4--5.2 | 189 |
| |
1X(标配) | 33X--195X | 8.1--1.3 | 16.5X--97.5X | 16.2--2.6 | 108 |
| |
2X(选配) | 66X--390X | 4--0.7 | 33X--195X | 8.1--1.3 | 38 |
| |
建议放置台：载重需要 ≥350kg 尺寸(长*宽*高)：1000*600*500(mm) 注：物方视场为对角线的角度 | |||||||
